項目詳情

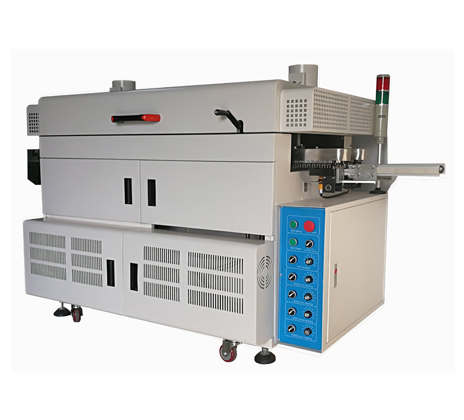

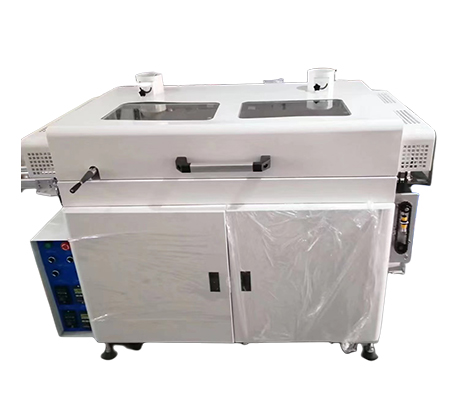

設備外觀圖

深圳市琦琦自動化設備有限公司

地址：深圳市寶安區沙井鎮共和第一工業區A區第5棟

聯系人：陳玲紅

電話：13410433179

傳真：0755-23223746

網址：http://m.doubletrack.cn

概述

琦琦自動化QQE-680全自動PCBA洗板機；是一款在線式全自動PCBA板專用清洗機，適用于傳統洗板水，無需人工接觸清洗劑，該設備把PCB板傳輸技術和毛刷清洗技術相結合，前后左右各個方向多道刷洗，清洗無死角，確保PCBA板達到潔凈要求。適合單面PCBA板焊接面的清洗，不會潤濕正面元件。

1.本機主要特點

? 本機獨有的機身結構，性能穩定，清洗效果理想干凈。

? 專用于錫珠、助焊劑痕跡及抓紋之清理。

? 進口防靜電刷，不會產生靜電，不會傷害PCB板。

? 適用于有板邊的PCB板（距離最少1.5mm），寬度10-300mm，加厚型彈片爪確保運輸中PCB板不會移位。

? 清洗劑自動涂覆系統：保證PCB板焊接面能均勻涂覆洗板水，不影響其他零件的表面。

? 圓盤刷+二道滾筒：確保PCB板各個方向清潔到位，無死角。

? 清潔毛刷高度，轉速（無級變速）均可調整，適應不同程度的清洗需求 。

? 工作所產生的廢棄物自動匯聚在機器下部的過濾箱內，方便清理。

? 采用高品質電子調速電機驅動，電機速度無級可調，經久耐用。

? 采用220伏供電。使用方便。

? 采用品牌電器，控制系統，確?？刂葡到y(tǒng)具有可靠性和穩定性。

? 采用模塊化控制。

2.整機技術參數

?

3.清洗工藝流程及工藝參數

? 清洗工藝流程

入料 → 一級毛刷清洗 → 二級圓盤式刷洗 → 三級毛刷清洗 →四級圓盤式刷洗

? 工藝參數

4.清洗結構和功能

? 設備結構：包括上料接駁機構，運輸機構，毛刷清洗系統，循環過濾系統，風干系統，PLC程序控制器，等自動化控制系統等組成。各系統均為獨立模塊式設計，操作簡單，維護方便。

? 整機通過 PLC實現自動化控制,功能齊全，同時具備全自動、手動兩種操作模式。自動模式為（經濟運行模式），可大幅降低清洗劑和電能的消耗。

? 圓盤刷和滾筒刷同時對 PCB 板底部進行前后左右全方位清洗，清洗無死角。

? 清洗模塊 配備完全密閉的三級自動循環過濾系統，連續過濾清洗后來污漬，使清洗液始終保持在高水平的活性狀態，清洗液循環利用。

? 清洗液箱配備低液位報警和超限液位報警功能。

? 風干裝置，通過風扇作用在清洗后的 PCB 板上，使其表面迅速干燥。

? 濕洗模塊和干洗模塊的電機獨立,可獨立調節速度.獨立調節高度。適合各種PCB板的清洗工藝。

? 一級，次一級毛刷濕洗模塊：一級，次一級毛刷清洗模塊，包含兩組磨料刷，兩組噴淋管路，逆向旋轉對PCB板進行刷洗，清洗液回流至循環系統。

? 一級干洗模塊：包含一組圓盤棕毛刷，逆向旋轉對PCBA板進行清洗。

? 二級濕洗模塊：包含一組滾筒磨料毛刷，一組噴淋管路，逆向旋轉對PCBA板進行刷洗，清洗液回流至循環系統。

? 二級干洗模塊：包含一組圓盤棕毛刷，正向旋轉對PCBA板進行清洗。

6.液位控制裝置

? 當清儲液箱中的液面下降到低位液位警戒線時，液位控制器會發出報警信號，提示人工進行補液。

7.進料結構與傳送運輸系統

? 與運輸導軌同步的入板裝置，入料方便順暢

? 運輸采全程可視化，可清楚地觀察 PCB 板在機器內部的運行情況

8.循環過濾系統

清洗槽→儲液槽→初級過濾→沉淀池→儲液池→循環泵→返回清洗槽反復循環使用。

9.控制系統

? 控制模式:分為 《手動運行/智能化經濟運行》 兩種

1.手動運行模式：可手動逐個完成各系統功能

2.智能化經濟運行模式：當機器內無PCBA板通運時，系統會自動進行判斷，此時清洗毛刷, 水泵進入停止?fàn)顟B(tài)。清洗液循環系統進入全密閉狀態。

10.機器安裝

? 設備安裝預留空間：流水線單邊三個人工工位

? 供電要求：

    電源電壓：AC 220V

    電壓波動范圍：220V±10%

    頻率及波動范圍：50Hz±1Hz

11. 易損件明細表

關鍵配件的型號與品牌
